Bausatz stromführende MULTI Magnetkupplung für Spur N
Mit der stromführenden GLEIS 1 MULTI Magnetkupplung kannst du elektrische Verbindungen zwischen deinen Spur-N-Fahrzeugen mit einer alten Kupplungsaufnahme herstellen – beispielsweise für die Wagenbeleuchtung. Die Kupplung basiert auf unseren bewährten Magnetkupplungen und wurde für die zusätzliche Stromübertragung konstruiert.
Der Bausatz wird selbst montiert. Du erhältst alle benötigten Komponenten für ein Kupplungspaar.
Download ausführliche Bauanleitung mit Bildern als PDF
Lieferumfang

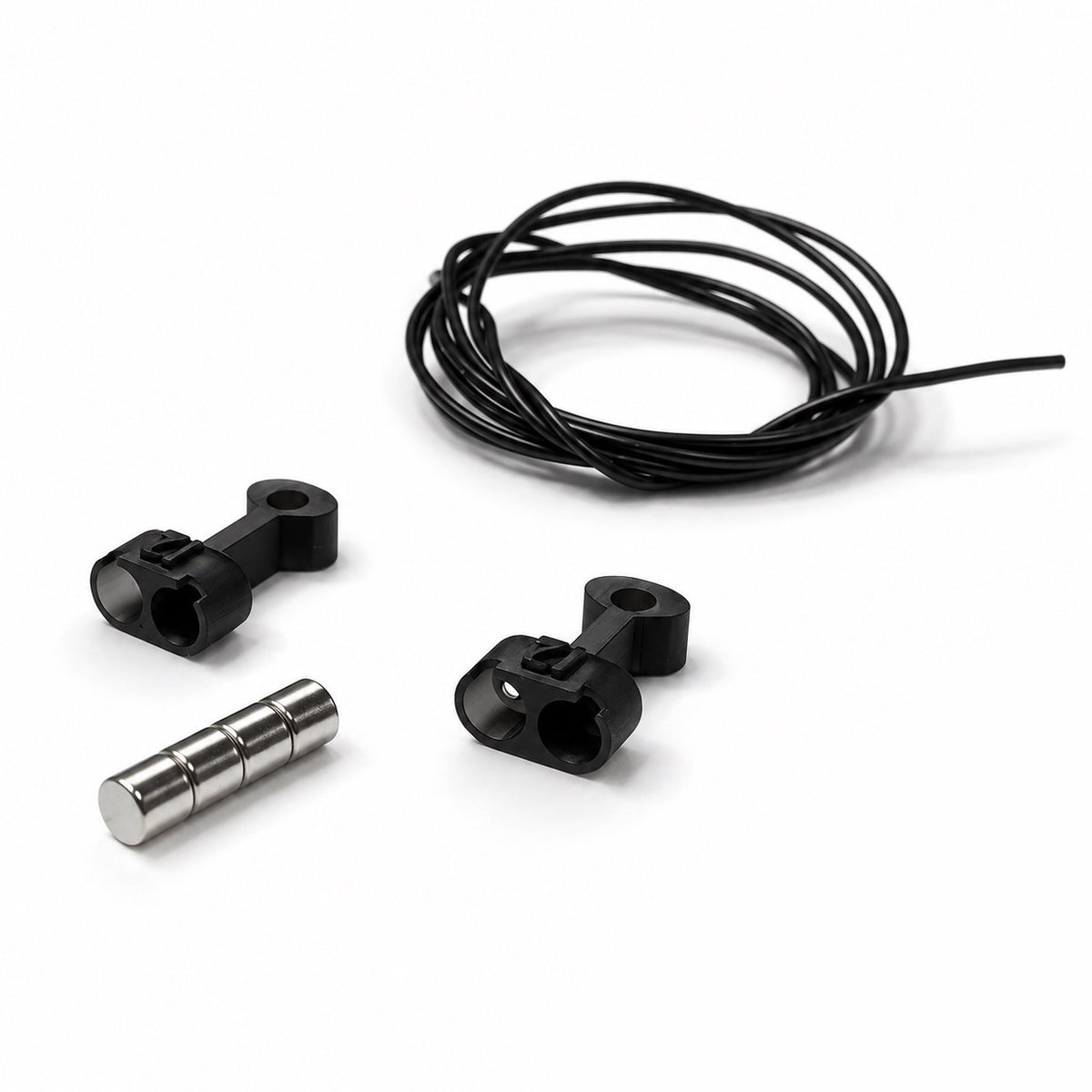

2 speziell konstruierte MULTI Magnetkupplungen mit Vertiefungen für die Litze

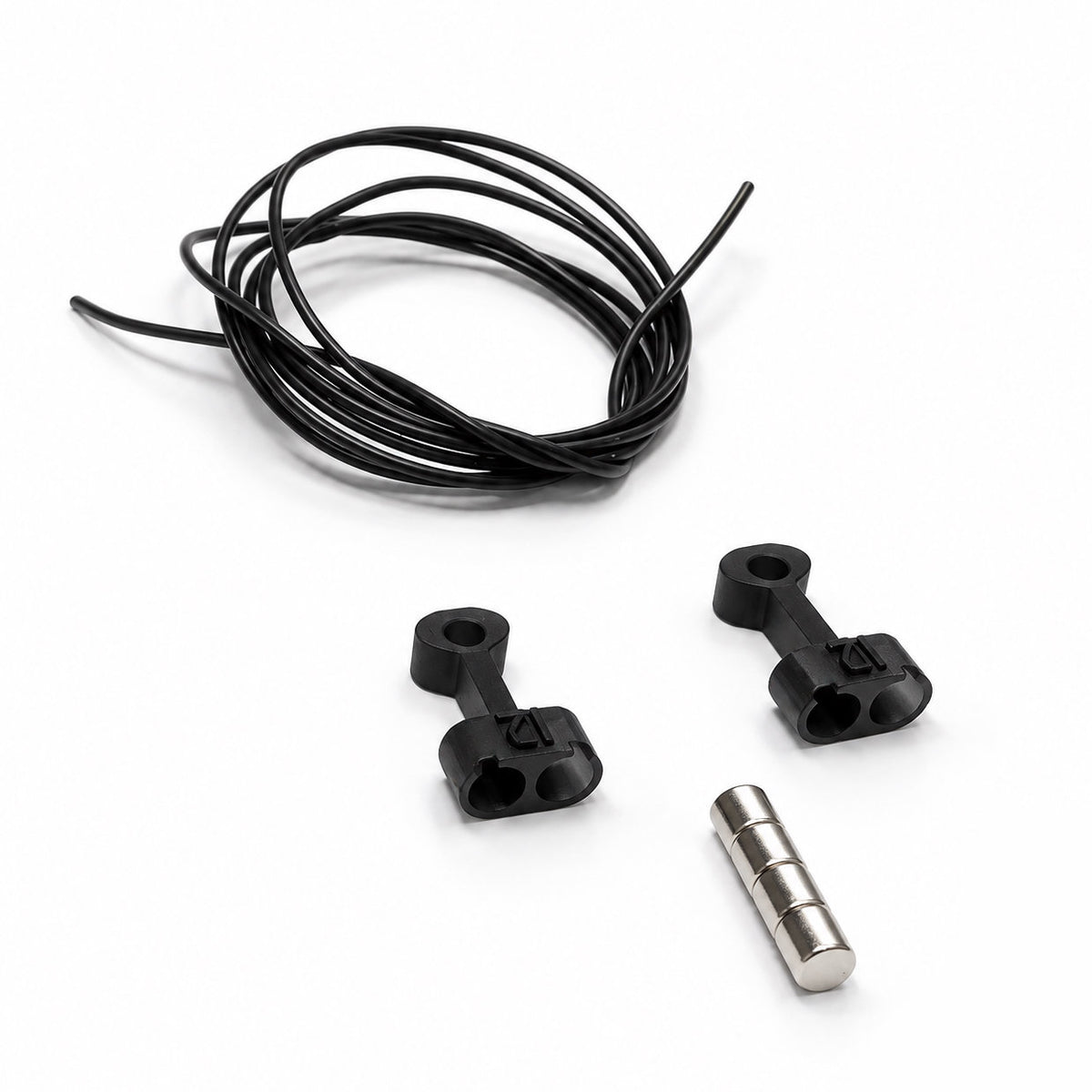

4 Hochleistungs-Neodym-Magnete
40 cm hochflexible LIFY-Litze mit 0,04 mm² Querschnitt (21 einzelne Adern)
Der Bausatz ist erhältlich in allen 12 Längen der GLEIS 1 MULTI Magnetkupplung für ältere Kupplungsaufnahmen sowie in allen 19 Längen der GLEIS 1 NEM Magnetkupplung für neuere Kupplungsaufnahmen nach NEM 355.
Nutze meine Testergebnisse: In der Referenzliste für GLEIS 1 NEM und MULTI Magnetkupplungen findest du Modelle, die ich persönlich auf der Anlage geprüft habe. Ist dein Wagen mit der Herstellernummer gelistet? Dann kannst du diese Länge ohne Bedenken auswählen. Falls nicht dient dir bei baugleichen Modellen meine Tabelle als verlässlicher Maßstab.
Montage
Die Montage ist ohne Löten möglich. Die Litze wird auf die gewünschte Länge zugeschnitten, abisoliert und verdrillt. Anschließend schiebst du sie von hinten in die dafür vorgesehene Öffnung der Kupplung. Die trichterförmige Öffnung erleichtert das Einführen der Litze und hilft dabei, die Isolierung außerhalb der Kupplung zu halten.
Die Litze lässt sich vorne in der kleinen U-förmigen Öffnung einhängen und fixieren.
Anschließend wird der Magnet unter Beachtung der richtigen Polung (z. B. mithilfe einer anderen GLEIS 1 Magnetkupplung) in die Magnetaufnahme eingesetzt. Verwende dafür eine minimale Menge Sekundenkleber auf der gegenüberliegenden Seite der Litze und drücke den Magneten für etwa 10 Sekunden vorsichtig an.
Funktionsprüfung: Übergangswiderstand prüfen. Bei Bedarf den Litzenkontakt vorsichtig korrigieren (Bruchgefahr!).
Wichtige Hinweise: Zwischen der Litze und dem Magneten darf kein Klebstoff gelangen, da dies die elektrische Kontaktierung beeinträchtigen kann. Arbeite deshalb vorsichtig und verwende nur sehr wenig Klebstoff. Sekundenkleber darf nicht mit Haut oder Augen in Kontakt kommen. Magnete von Kindern fernhalten.
Material und Fertigung +
Präzisionsdruck: Hochauflösendes 3D-Resin für maximale Maßhaltigkeit.
Belastbarkeit: Schlagzähes Polymer, filigran und mechanisch stabil.
Hochleistungs-Neodym Magnete: Maximale Zugkraft bei minimaler Baugröße für absolut sicheren Halt.
Optik: Matt-schwarze Optik für ein dezenten, vorbildgerechtes Bild.
Made in Germany: Entwickelt und hergestellt in Deutschland.
