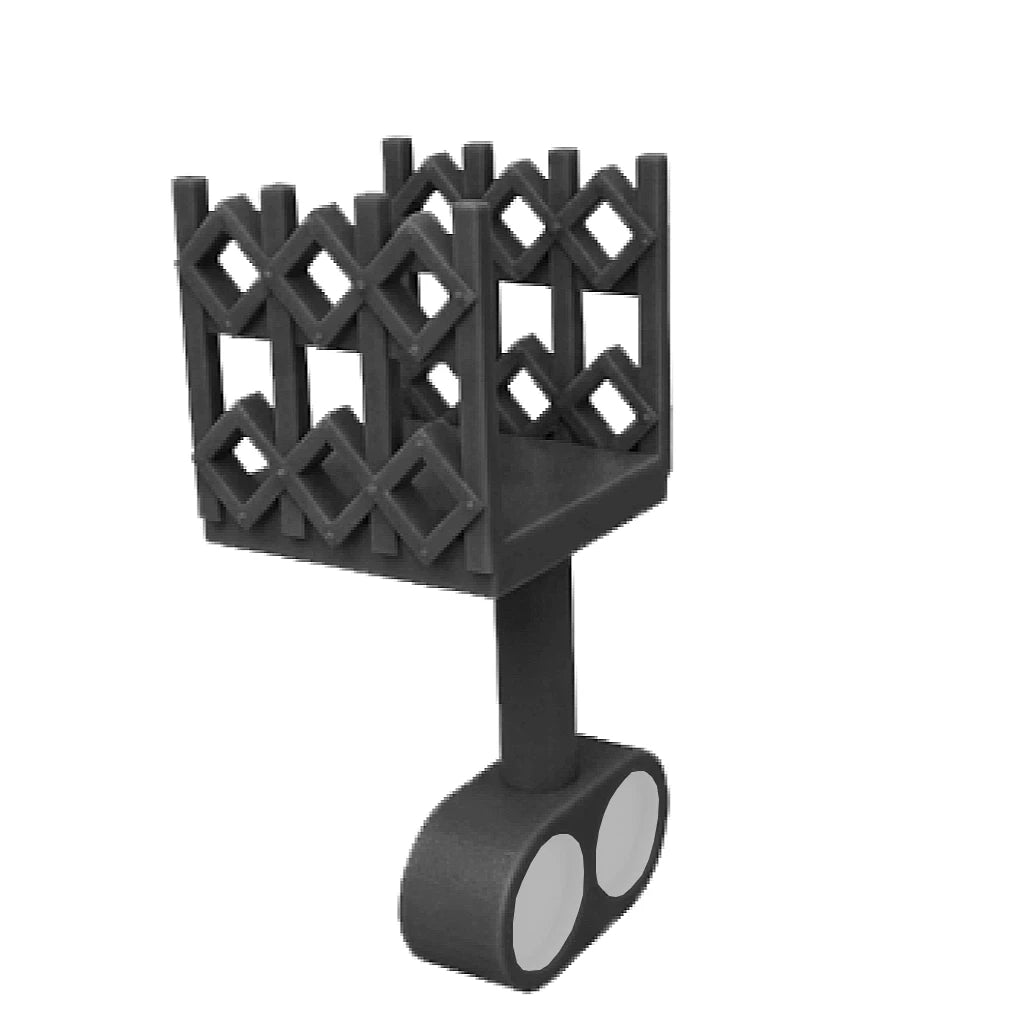

Flache Kurzbrücke für Umbau- und Gepäckwagen

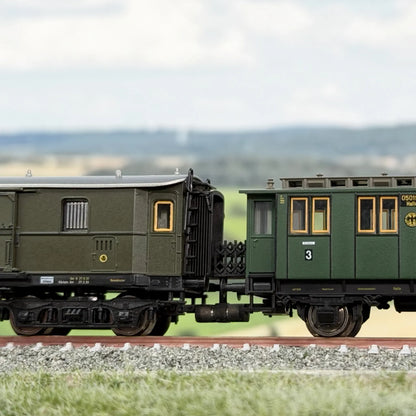

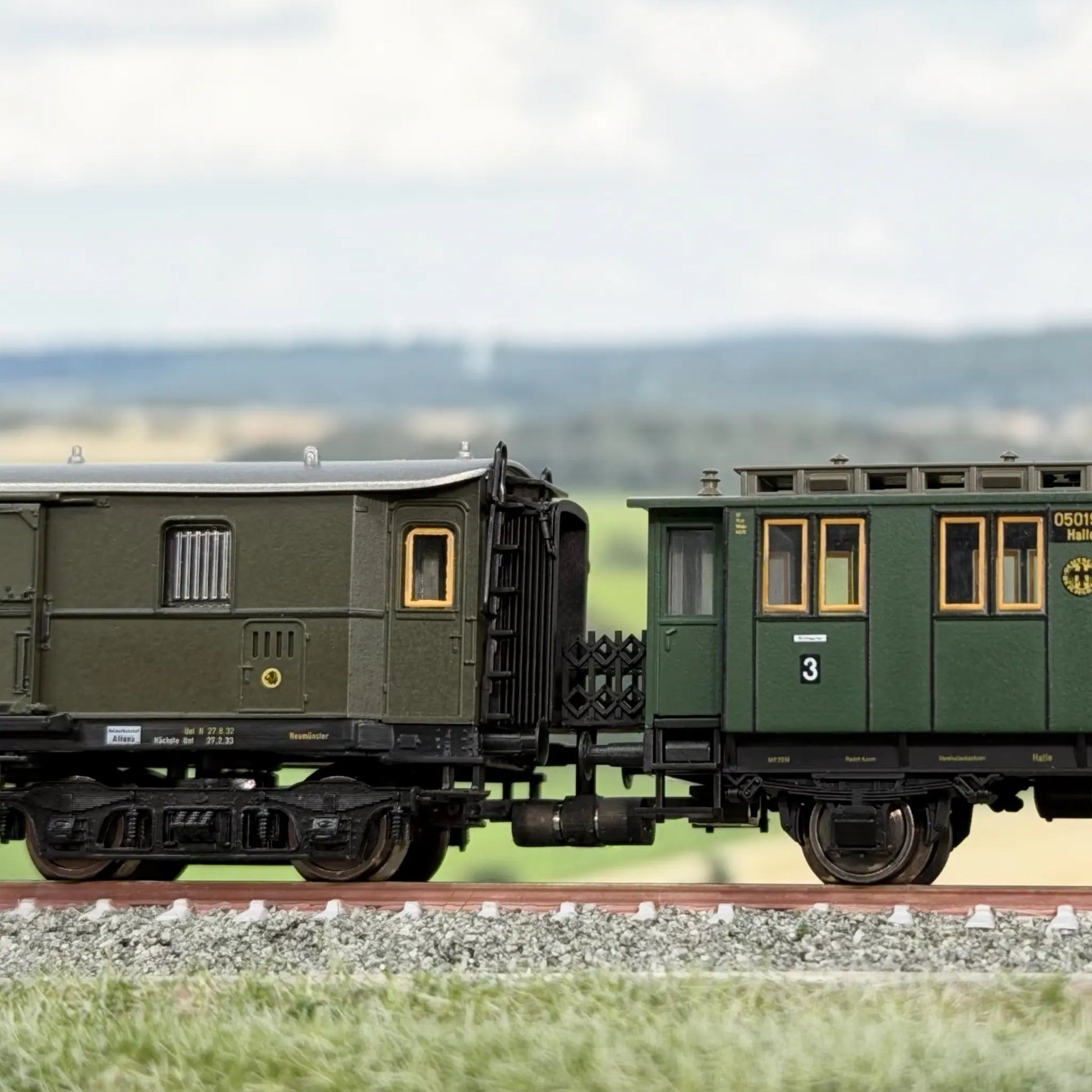

Die Speziallösung für knifflige Fälle: Diese Kurzbrücke kombiniert die flache Brüstung mit der um 3,4 mm reduzierten Länge. Die Kurzbrücke ist perfekt für die Verbindung zwischen Plattformwagen (offen oder geschlossen) und Wagen mit integrierten Übergängen, zum Beispiel Mdyg Gepäckwagen oder 3yg Umbauwagen.
Vorbildgerecht, modellbahntauglich und betriebssicher bereits ab Radius 1. Im Fuß der Brücke sind zwei Magnete integriert. Die Kurzbrücke wird so zwischen zwei GLEIS 1 NEM oder MULTI Magnetkupplungen gehalten, kuppelt und verbindet so sicher die beiden Plattformen der Wagen, auch in Kurven.
So funktionierts: Für die Montage der Brücke zwischen deinen Wagen benötigst du (je nach Wagen) GLEIS 1 NEM oder MULTI Magnetkupplungen. Diese sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Damit die Brücke perfekt zwischen Deine Wagen passt, muss die Länge der GLEIS 1 Magnetkupplung optimal auf Deinen Wagen abgestimmt sein.
In dieser Tabelle findest du zur Orientierung Modelle der Donnerbüchsen und Länderbahnwagen, die ich selbst auf der Anlage geprüft habe. Das ist nur eine persönliche Empfehlung, keine Garantie. Ist dein Wagen mit der Herstellernummer gelistet? Dann kannst du diese Länge ohne Bedenken auswählen. Falls nicht dient dir bei baugleichen Modellen meine Tabelle als verlässlicher Maßstab.
| Hersteller / Nr. | Brücke | mit Brücke | ohne Brücke | |
|---|---|---|---|---|
| Brawa 1850 | Di wü und Ci wü Württembergische Bauart | S | NEM 12,5 mm | NEM 14,5 mm |
| Fleischmann 8051 | Ci Pr86 DRG (ohne KKK) | F | MULTI 8,0 mm | MULTI 9,0 mm |
| Fleischmann 8052 | BCl Bay05 DRG (ohne KKK) | F | MULTI 8,0 mm | MULTI 9,0 mm |
| Fleischmann 8057K | PwPosti DRG Gepäckwagen | F | NEM 12,7 mm | NEM 13,7 mm |
| Fleischmann 8058K | BCi DRG | F | NEM 12,5 mm | NEM 13,7 mm |
| Fleischmann 8059K | Ci DRG (ohne Plattform) | F | NEM 12,7 mm | NEM 13,7 mm |
| Fleischmann 8061 | Ai DB (ohne Plattform, ohne KKK) | P | MULTI 9,0 mm | MULTI 9,0 mm |
| Fleischmann 8061K | Ai DB (ohne Plattform) | P | NEM 12,7 mm | NEM 13,7 mm |
| Fleischmann 8062 | Bi DB (ohne KKK) | P | MULTI 9,0 mm | MULTI 9,0 mm |
| Fleischmann 8062K | Bi DB | P | NEM 12,0 mm | NEM 13,5 mm |
| Fleischmann 8063 | ABi DB (ohne KKK) | P | MULTI 9,0 mm | MULTI 9,0 mm |
| Fleischmann 8063K | ABi DB | P | NEM 12,0 mm | NEM 13,5 mm |
| Fleischmann 8072K | B3itr DB (offene Plattformen) | F | NEM 14,0 mm | NEM 14,0 mm |
| Fleischmann 8073K | B3itr DB (offene/geschlossene Plattform) | F | NEM 14,0 mm | NEM 14,0 mm |
| Fleischmann 8074K | B3itr DB (geschlossene Plattformen) | F | NEM 14,0 mm | NEM 14,0 mm |
| Fleischmann 8080K | Pw4ü DRG Schnellzug Gepäckwagen | PK | NEM 12,7 mm | NEM 12,7 mm |
| Fleischmann 8099K | 3yg Umbauwagen (Kurzbrücke) | PK | NEM 13,2 mm | NEM 13,2 mm |
| Fleischmann 8660K | Pwi-28 DRG Gepäckwagen | P | NEM 12,7 mm | NEM 13,5 mm |
| Fleischmann 8661K | Bi DRG (ohne Plattform) | P | NEM 12,7 mm | NEM 13,7 mm |
| Fleischmann 8662K | Ci DRG | P | NEM 12,0 mm | NEM 13,5 mm |
| Fleischmann 8663K | BCi DRG | P | NEM 12,0 mm | NEM 13,5 mm |
| Fleischmann 8766K | CCitr DRG | F | NEM 14,0 mm | NEM 14,0 mm |
| Fleischmann 8871K | CD3itr DRG | F | NEM 14,0 mm | NEM 14,0 mm |
| Fleischmann 8875K | Dtr3i DRG | F | NEM 14,0 mm | NEM 14,0 mm |
| Fleischmann 8895K | BCi KPEV | F | NEM 14,0 mm | NEM 14,0 mm |
| Fleischmann 8896K | CD3itr KPEV | F | NEM 14,0 mm | NEM 14,0 mm |
| Fleischmann 848852K | Cid DRB | P | NEM 12,0 mm | NEM 13,5 mm |
| Fleischmann 848853K | Ci DRB | P | NEM 12,0 mm | NEM 13,5 mm |
| Fleischmann 848854K | BCi DRB | P | NEM 12,0 mm | NEM 13,5 mm |
| Fleischmann 848855K | Bi DRB | P | NEM 12,7 mm | NEM 13,7 mm |
| Minitrix 13745 | Pwi-23 DRG Gepäckwagen | B | NEM 13,7 mm | NEM 14,0 mm |
| Minitrix 18432 | Mdyg DB Behelfsgepäckwagen | BK | NEM 12,5 mm | NEM 12,5 mm |
| Minitrix 91039 | BCi DRG | B | NEM 14,5 mm | NEM 13,7 mm |
| Minitrix 91040 | Ci DRG | B | NEM 14,5 mm | NEM 13,7 mm |
Brücke: Wähle das Design, das optisch am besten zu deinem Fuhrpark passt:
- Preußische Übergangsbrücke (P) für Fleischmann Donnerbüchsen
- Bayerische Übergangsbrücke (B) für Minitrix-Länderbahnwagen
- Scherengitter Übergangsbrücke (S) Universelle Scherengitter-Brücke für Plattformwagen
- Flache Scherengitter Brücke (F) Universelle Brücke mit niedriger Brüstung
Übergangsbrücken: Sind alle in Länge und Lage identisch und untereinander austauschbar. Sie unterscheiden sich lediglich im Design. Die Flachbrücke hat aus optischen Gründen eine um 1,2mm niedrigere Brüstungshöhe. Alle Übergangsbrücken können zwischen Wagen mit offenen oder geschlossenen Plattformen eingesetzt werden.
Kurzbrücken: Sind in der Länge zwischen den Wagen um 3,4 mm verkürzt und sind für die Verbindung zwischen Plattformwagen (offen oder geschlossen) und Wagen mit integrierten Übergängen, zB. Mdyg Gepäckwagen, Schnellzug Gepäckwagen oder 3yg Umbauwagen einsetzbar. Alle Übergangsbrücken gibt es auch als Kurzbrücken:
- Preußische Kurzbrücke (PK) für Fleischmann Donnerbüchsen
- Bayerische Kurzbrücke (BK) für Minitrix-Länderbahnwagen
- Scherengitter Kurzbrücke (SK) Universelle Scherengitter-Brücke für Plattformwagen
- Flache Scherengitter Kurzbrücke (FK) Universelle Brücke mit niedriger Brüstung
Produktdetails:
- Original: Konstruktion und Design sind als eingetragenes Design beim Deutschen Patent- und Markenamt (DPMA) geschützt.
-
Ausgereift: Mehrfach verbesserte und vielfach getestete Konstruktion von Modellbahnern für Modellbahner.
- Maße: 14,2 x 8,4 x 5,6 mm, Gewicht etwa 23 Gramm.
- Lieferumfang: Fertige, lackierte, sicher verpackte und sofort einsetzbare Übergangsbrücke mit Magneten. Magnetkupplungen, Wagenmaterial und Figuren dienen nur der Veranschaulichung und sind nicht im Lieferumfang enthalten.
Material und Fertigung +
Präzisionsdruck: Hochauflösendes 3D-Resin für maximale Maßhaltigkeit.
Belastbarkeit: Schlagzähes Polymer, filigran und mechanisch stabil.
Hochleistungs-Neodym Magnete: Maximale Zugkraft bei minimaler Baugröße für absolut sicheren Halt.
Optik: Matt-schwarze Optik für ein dezenten, vorbildgerechtes Bild.
Made in Germany: Entwickelt und hergestellt in Deutschland.
